Resumo: Princípios da solda aluminotérmica, etapas de execução, principais defeitos, inspeção por Ensaios Não Destrutivos (EV, LP e US) e requisitos normativos para garantir a segurança e confiabilidade das soldas ferroviárias.
No universo ferroviário, a confiabilidade da via depende de cada detalhe. Entre eles, a soldagem de trilhos é um dos pontos mais críticos: uma junta mal executada pode se tornar um elo frágil, colocando em risco a segurança operacional, a durabilidade da via e elevando custos de manutenção.
A solda aluminotérmica, quando realizada dentro dos parâmetros técnicos e acompanhada por inspeções rigorosas, é capaz de entregar juntas tão resistentes quanto — ou até mais — que o próprio trilho. Mais que um processo de união, trata-se de uma atividade estratégica para a eficiência e segurança do transporte ferroviário.
O processo aluminotérmico foi desenvolvido no final do século XIX pelo químico alemão Hans Goldschmidt, sendo inicialmente aplicado na produção de aço de alta pureza. Pouco tempo depois, foi adaptado para a soldagem de trilhos, com enorme sucesso, já que permitia criar uma junta monolítica sem o uso de talas, parafusos ou juntas mecânicas.
Desde então, o método se consolidou em ferrovias de todo o mundo, garantindo continuidade elétrica e estrutural, além de reduzir os custos de manutenção. Hoje, é padronizado por normas como:

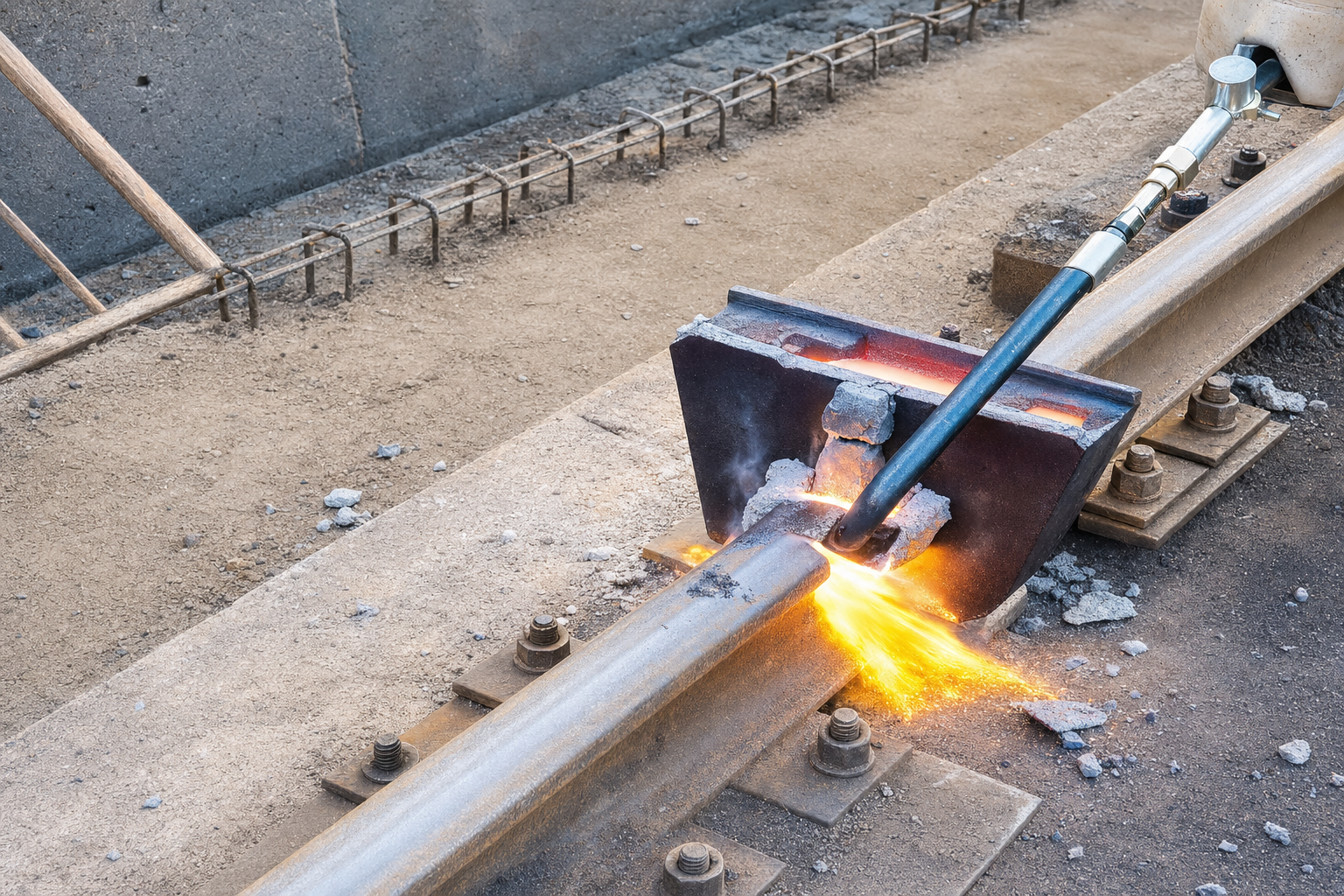

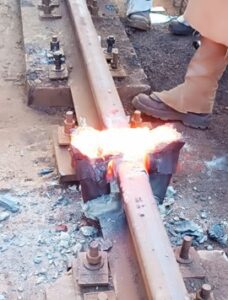

O método utiliza a reação exotérmica entre óxido de ferro e alumínio em pó, que gera aço líquido a temperaturas superiores a 2.500 °C. Esse aço é vazado diretamente sobre as extremidades dos trilhos previamente preparadas, preenchendo o molde e formando a junta após solidificação.
|
Defeito
|
Causa
|
Prevenção
|
|---|---|---|
|
Solda fria
|

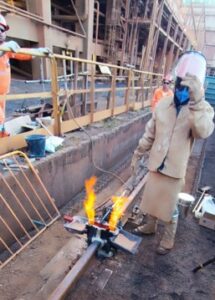

Pré-aquecimento insuficiente
|

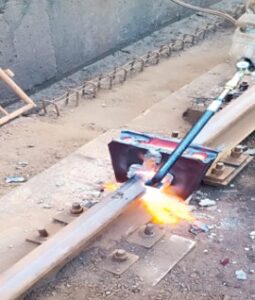

Controle de temperatura e regulagem correta da chama
|
|
Inclusão de escória
|
Cadinho ou porção úmida
|
Armazenamento adequado e inspeção antes do uso
|
|
Porosidade
|
Intervalo excessivo entre montagem e aquecimento
|
Continuidade no processo
|
|
Rechupe central
|
Movimentação no resfriamento
|
Travamento e estabilidade da via
|
|
Inclusão de areia
|
Queda de pasta de vedação
|
Montagem correta com cartão de proteção
|
Cada defeito está diretamente ligado a um desvio de processo. O acompanhamento técnico adequado é, portanto, a melhor forma de prevenção.
A execução correta não é suficiente: toda solda aluminotérmica precisa ser comprovadamente inspecionada. É aí que entram os Ensaios Não Destrutivos (ENDs), exigidos em 100% das juntas pela ABNT NBR 15997.

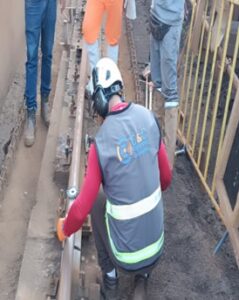

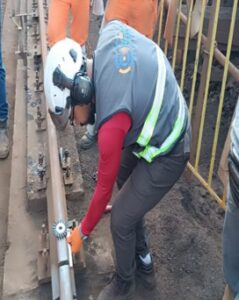

Método: realizada logo após o esmerilhamento, com régua de 1 m, calibres de folga e cunhas graduadas. O objetivo é avaliar geometria, alinhamento e acabamento superficial.
Critérios de aceitação (NBR 15997):

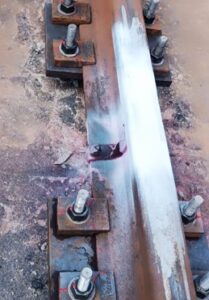

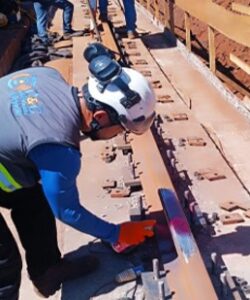

Método: aplicação de penetrante líquido que se infiltra em descontinuidades superficiais. Após remoção e revelação, trincas e microfissuras ficam visíveis.
Critérios de aceitação:
Método: ondas ultrassônicas são emitidas no material e refletem em descontinuidades internas, reveladas no equipamento. É considerado o “raio-x da solda aluminotérmica”.
Critérios de aceitação:
A solda aluminotérmica é um dos processos mais relevantes da engenharia ferroviária moderna. Mais que unir trilhos, ela define a confiabilidade estrutural e elétrica da via. Sua história, desde os experimentos de Goldschmidt até as normas atuais, mostra como ciência, prática e padronização caminham juntas para garantir segurança.
Quando conduzida dentro das normas — ABNT NBR 15997, ABNT NBR 7590 e EN 14730-1 — e inspecionada com rigor, a solda aluminotérmica entrega:
O conjunto dos ENDs — EV, LP e US — funciona como uma barreira de proteção em camadas. O EV garante conformidade geométrica, o LP detecta trincas superficiais ocultas e o US assegura a integridade interna. Juntos, eliminam incertezas e oferecem a certeza de que cada solda está pronta para operar sob condições severas.
Em resumo: solda aluminotérmica bem feita é aquela que não chama atenção. Porque a verdadeira excelência na engenharia está em entregar segurança silenciosa, confiabilidade duradoura e eficiência contínua. E isso só é possível com técnica, disciplina e inspeção rigorosa.
